Introduction:
Le matériau utilisé dans la fabrication des cartes de circuits imprimés (PCB) joue un rôle crucial dans leur fonctionnalité et leurs performances. Les PCB sont généralement construits à l’aide d’un matériau appelé Copper Clad Laminate (CCL). CCL est composé d'un substrat, d'une feuille de cuivre et d'un adhésif. Cet article explore les matériaux utilisés dans les PCB et les différents types de CCL disponibles.

Circuit imprimé de machine à filer

Pièces de machines textiles

Panneau de commande du système d'alarme de sécurité

Module détecteur de fumée

1. Matériaux utilisés dans les PCB

Les cartes de circuits imprimés sont principalement composées de Copper Clad Laminate (CCL), qui se compose des composants suivants :

Substrat : Le substrat est une couche isolante composée de résine synthétique à haute teneur en polymère et de matériaux de renforcement. Il assure l'isolation électrique entre les couches de cuivre.
Feuille de cuivre : Une couche de feuille de cuivre soudable à haute conductivité est fixée sur un ou les deux côtés du substrat. L'épaisseur de la feuille de cuivre varie généralement de 35 à 50 micromètres.
Adhésif : L'adhésif est chargé de lier solidement la feuille de cuivre au substrat.

2. Types de stratifiés cuivrés (CCL)

Le stratifié cuivré est disponible en différents types, chacun étant conçu pour répondre à des applications et à des exigences spécifiques. Voici quelques types courants de CCL :

a. Stratifié rigide cuivré (RCCL) et stratifié flexible cuivré (FCCL) :

RCCL offre une rigidité mécanique et est couramment utilisé dans les PCB standard. FCCL est conçu pour être flexible et est utilisé dans les applications où le PCB doit se plier ou se conformer à différentes formes.

b. CCL à base de résine organique :

Ces CCL sont composés de résines organiques et sont largement utilisés pour les PCB standard.
c. CCL à base de métal :

Les CCL à base de métal ont un noyau métallique, généralement en aluminium. Ils offrent d'excellentes performances thermiques et sont utilisés dans les applications haute puissance où la dissipation thermique est critique.
d. CCL à base de céramique :

Les CCL à base de céramique sont conçus pour les applications où la transmission de signaux haute fréquence est requise. Ils offrent d’excellentes propriétés électriques et stabilité en température.
e. CCL épais et fins :

Les CCL sont classés comme épais ou minces en fonction de leur épaisseur. Les CCL épais vont généralement de {{0}},8 à 3,2 millimètres, tandis que les CCL minces sont inférieurs à 0,78 millimètres.
f. Matériaux de renfort :

Les CCL peuvent être classés en fonction du type de matériau de renforcement utilisé. Les types courants incluent les CCL à base de tissu de verre, les CCL à base de papier et les CCL à base de composites (par exemple, CME-1, CME-2).
g. Résistance aux flammes :

Les PCB sont souvent classés comme ignifuges (FR) ou non ignifuges. Les PCB ignifuges répondent à des normes spécifiques de sécurité incendie, ce qui les rend adaptés à diverses applications.
h. Évaluations UL :

Les normes des Underwriters Laboratories (UL) classent les CCL rigides dans différentes catégories de résistance aux flammes, telles que UL {{0}}V0, UL-94V1, UL-94V2 et UL{{6. }} HB.

Panneau de commande d'alarme incendie pour bâtiment intelligent

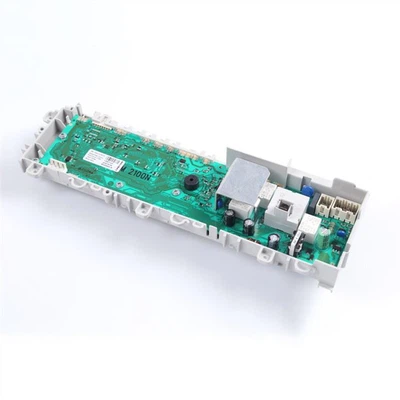

Carte d'ordinateur pour machine à laver à tambour

Tableau de commande universel pour climatiseur

Module de capteur d'oxymètre de pouls

Conclusion:
Le choix du Copper Clad Laminate (CCL) est crucial pour déterminer les performances et l’adéquation d’un circuit imprimé à une application particulière. Différents types de CCL offrent diverses propriétés et caractéristiques, ce qui les rend adaptés à un large éventail d'applications électroniques et électriques. Comprendre les matériaux et les types de CCL est essentiel pour que les concepteurs et les fabricants de PCB puissent répondre aux exigences spécifiques et aux attentes en matière de performances.
