Explication de la vitesse du convoyeur de soudage par refusion : comment optimiser la qualité et le débit SMT

La vitesse du convoyeur de brasage par refusion est l'un des paramètres les plus critiques, mais souvent sous-estimé.Assemblage CMS. Cela affecte directement le transfert de chaleur, la formation des joints de soudure et l’efficacité globale de la production. Une vitesse mal réglée peut entraîner des défauts tels que des joints de soudure à froid, des vides excessifs, une déformation du PCB ou des dommages aux composants.



Dans cet article, nous expliquons ce qu'est la vitesse du convoyeur de brasage par refusion, son impact sur la qualité du brasage et comment l'optimiser dans des environnements de production réels-en nous basant sur l'expérience pratique deL'atelier SMT de TECOO.



Qu'est-ce que la vitesse du convoyeur de soudage par refusion ?

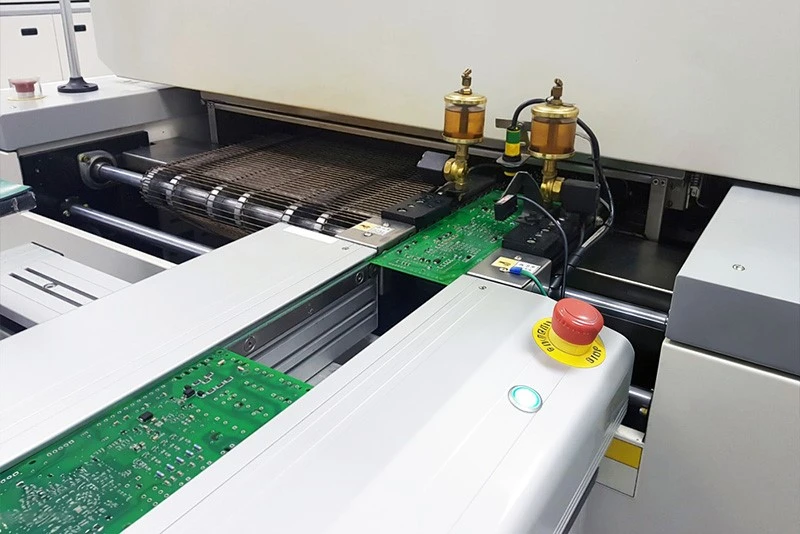

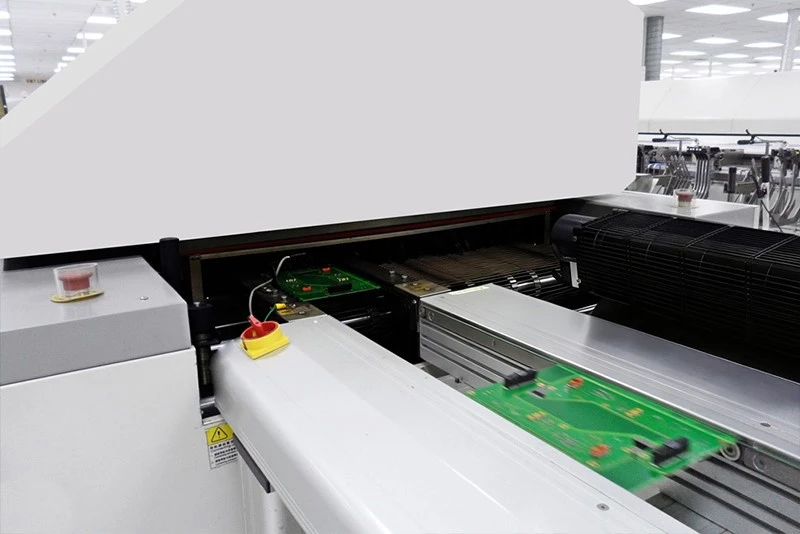

La vitesse du convoyeur de soudage par refusion fait référence à la vitesse à laquelle un PCB se déplace à travers les zones de chauffage d'un four de refusion. Elle est généralement mesurée en centimètres par minute (cm/min) ou en pouces par minute (in/min).

La vitesse du convoyeur ne fonctionne pas indépendamment. Il fonctionne avec :

• Profil de température de refusion
• Comportement d'activation du flux
• Masse thermique du PCB
• Type et disposition des composants

Ensemble, ces facteurs déterminent si les joints de soudure se forment correctement et de manière fiable.





Pourquoi la vitesse du convoyeur est essentielle dans le processus de brasage par refusion

Contrôle du temps de séjour thermique

La vitesse du convoyeur définit la durée pendant laquelle le PCB reste dans chaque zone du four de refusion, notamment :

• Préchauffage
• Trempage
• Refusion (temps au-dessus du liquidus)
• Refroidissement

Un contrôle précis de la vitesse garantit un chauffage uniforme, une fusion correcte de la pâte à souder et une libération de gaz suffisante. Cela permet d'éviter des défauts tels que le non--mouillage, l'affaissement ou les joints froids.

Risques de vitesse de convoyeur incorrecte

• Trop vite :

Préchauffage insuffisant, activation incomplète du flux, matières volatiles piégées et taux de vides plus élevés.

• Trop lent :

Surchauffe des composants, déformation des PCB, carbonisation du flux et débit réduit.



Facteurs clés qui influencent les paramètres de vitesse du convoyeur de refusion

Conception et matériaux de PCB

L'épaisseur du panneau, le nombre de couches, la répartition du cuivre et le type de substrat (par exemple, matériaux FR-4 ou haute-fréquence) déterminent la capacité thermique. Les panneaux plus épais ou contenant beaucoup de cuivre nécessitent généralement des vitesses de convoyeur plus lentes pour garantir la pénétration de la chaleur.

Type de composant et disposition

Les assemblages haute-densité utilisant des composants BGA, QFN ou-à pas fin nécessitent un contrôle thermique plus strict. Des vitesses plus lentes permettent d’obtenir une soudure uniforme et de réduire le risque de défauts.

Caractéristiques de la pâte à souder

Différents alliages de soudure (tels que SAC305 ou SnPb) et systèmes de flux ont des points de fusion et des fenêtres d'activation uniques. La vitesse du convoyeur doit correspondre au profil de refusion recommandé pour la pâte à souder.

Conception du four à refusion

Les fours à convection à air chaud-, à infrarouge et à refusion hybride ont des efficacités de transfert de chaleur différentes. La vitesse du convoyeur doit être calibrée en fonction de la méthode de chauffage du four et des caractéristiques du débit d'air.



Comment la vitesse du convoyeur affecte la qualité du soudage

Défauts causés par une vitesse excessive

• Mauvais mouillage de la soudure :Le flux ne s’active pas complètement, ce qui entraîne des joints faibles ou incomplets.
• Fissuration sous contrainte thermique :Les changements rapides de température augmentent le risque de microfissures, en particulier dans les composants en céramique et les circuits intégrés de grande taille.
• Augmentation des mictions :Les substances volatiles ne peuvent pas s'échapper à temps et se retrouver piégées dans la soudure fondue.

Problèmes causés par une vitesse excessivement lente

• Dommages aux composants et aux PCB :Une exposition prolongée à des températures élevées peut endommager les pièces sensibles à la chaleur ou provoquer une décoloration et un délaminage des PCB.
• Carbonisation des résidus de flux :Les résidus durs peuvent interférer avec les tests électriques et la fiabilité à long terme.
• Efficacité de production inférieure :La vitesse réduite du convoyeur limite directement le rendement et augmente le coût unitaire.



Meilleures pratiques pour optimiser la vitesse du convoyeur de soudage par refusion

Optimisation de la vitesse basée sur les caractéristiques du PCB

1. Commencez par le profilage thermique

Utilisez des thermocouples ou des outils de profilage pour mesurer les courbes de température à différentes vitesses. Assurez-vous que la température maximale et le temps au-dessus du liquidus répondent aux spécifications de la pâte à souder.

2. Utiliser le contrôle de processus segmenté

Les fours à refusion modernes permettent une optimisation basée sur-zones. Par exemple:

• Vitesse plus lente dans la zone de préchauffage pour une montée en température uniforme
• Vitesse optimisée dans la zone de refusion pour limiter l'exposition aux-températures élevées

3. Suivez les recommandations de pâte à souder

Utilisez le profil thermique recommandé par le fournisseur pour calculer une plage de vitesse appropriée, permettant généralement une marge d'ajustement de ± 10 %.





Ajustement coordonné des paramètres du four de refusion

• Synchronisation de la température et de la vitesse :

L'augmentation de la vitesse du convoyeur nécessite des températures de zone plus élevées pour maintenir un apport thermique suffisant.

• Optimisation du flux d'air :

Dans les fours à convection forcée-, un débit d'air plus élevé améliore le transfert de chaleur, mais doit être contrôlé pour éviter de déplacer les petits composants.

• Étalonnage du système de convoyeur :

Inspectez régulièrement les courroies à chaîne ou à mailles pour garantir un fonctionnement stable et sans vibrations.



Surveillance des processus et amélioration continue

• Profilage-en temps réel :

Utilisez des systèmes de profilage de température (par exemple, KIC) pour suivre en permanence les courbes thermiques réelles.

• Corrélation AOI et SPI :

Analysez les défauts des joints de soudure et collez les données de volume ainsi que la vitesse du convoyeur pour identifier les tendances du processus.

• Optimisation basée sur le DOE- :

Appliquez la conception d'expériences (DOE) pour les nouveaux produits afin de définir des fenêtres de vitesse robustes et de standardiser les processus.



Applications du monde réel-de l'atelier SMT de TECOO

Cas 1 : PCB de communication à grande vitesse-

• Défi : un PCB de 2,4 mm d'épaisseur avec plusieurs couches de masse présentait des joints de soudure à froid sur les bords.
• Solution : Vitesse réduite de 85 cm/min à 70 cm/min et augmentation de la température de préchauffage de 10 degrés.
• Résultat : le taux de vides est passé de 15 % à moins de 5 %, avec une qualité de joint de soudure visiblement améliorée.

Cas 2 : électronique portable miniature

• Défi : les PCB minces de 0,6 mm se déforment à grande vitesse et subissent des dommages thermiques à basse vitesse.
• Solution : Convoyeur à bande grillagée à 65 cm/min, débit d'air réduit et dispositifs de support supplémentaires.
• Résultat : Le rendement est passé de 92 % à 99,5 %, avec un gauchissement contrôlé en dessous de 0,1 %.

Cas 3 : Assemblage mixte avec et sans plomb-

• Défi : exigences thermiques contradictoires sur le même PCB.
• Solution : Fixez une vitesse de base de 75 cm/min et utilisez une isolation thermique sélective pour les zones plombées.
• Résultat : des joints de soudure fiables pour les deux alliages et une fenêtre de processus plus large.



Conclusion : la vitesse du convoyeur est un paramètre stratégique du processus SMT

La vitesse du convoyeur de brasage par refusion n'est pas seulement un paramètre numérique - : c'est un paramètre stratégique qui intègre la thermodynamique, la science des matériaux et les performances des équipements. Chez TECOO, nous utilisons une approche-basée sur les données et axée sur l'ingénierie-pour aligner la vitesse du convoyeur sur l'ensemble de la chaîne de processus SMT, garantissant ainsi une qualité de soudure élevée et une production de masse efficace.



À mesure que les équipements basés sur l'IoT-et le contrôle des processus piloté par l'IA-continuent d'évoluer, l'optimisation adaptative et-en temps réel de la vitesse des convoyeurs jouera un rôle clé dans l'avenir du SMT intelligent.fabrication.
